CARA MUDAH MEMBUAT PCB

CARA MUDAH MEMBUAT PCB



Cara membuat pcb yang akan dibahas kali ini adalah salah satu cara membuat pcb yang paling mudah dengan hasil yang lumayan bagus. Cara ini juga banyak digunakan oleh para hobi elektronika.
Tips ini saya ambil dari pembahasan mas Jaka Lesmana, (YC5NBX). Nah simak nih caranya :
Bahan-bahan dan peralatan yang harus disiapkan adalah :
1. Printer Laser Jet (harus Tinta Toner) jika tidak ada bisa pakai mesin Foto Copy.

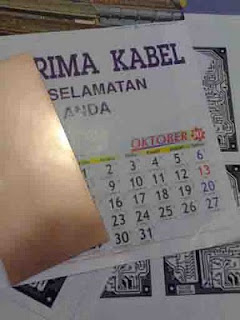

2. Kertas bekas Kalender dinding yang masih baik (tidak kusut/lecek)
3. Papan PCB
4. Kertas Ampelas (abrasive paper) No.P500 atau P600
5. Setrika listrik
6. Ferric Cloride
7. Bor PCB
8. Kikir (halus)
9. Pisau (Cutter)
10. Penggaris (stainless steel)
11. Spidol kecil permanent (for OHP) produk SNOWMAN
12. Komputer + Software PCB, tentunya…
Langkah-langkahnya sebagai berikut :
1.Print file gambar PCB yang sudah dibuat dengan Software PCB ke kertas kalender.

2.Jangan lupa kertas bekas Kalender yang bakal dipakai untuk ngeprint tentunya disisi yang masih kosong, usahakan kertas kalender dipilih yang masih bersih termasuk tangan kita juga harus bersih dan jangan berminyak.
3.Jika printer Toner tidak ada, maka hasil print diatas kertas biasa yang tadi lalu di Foto Copy, tapi hasil Foto Copynya (Target) harus diatas kertas Kalender.
4.Setelah ter-print ke kertas kalender dan memastikan tidak ada trace yang putus,guntinglah gambar PCB tersebut kira-kira 2-3mm diluar garis gambar.

5.Potong PCB dengan pisau Cutter seukuran gambar PCB yang baru saja di-print, lalu kikir bagian tepi PCB agar tidak menonjol..sampai permukaanya rata dan tidak tajam.
6.Ampelas seluruh permukaan PCB sambil dibasahi dengan air, lakukan prosespengampelasan dengan cara memutar searah jarum jam sampai bersih, keringkan.
7.Lakukan pemolesan dengan kertas ampelas dengan gerakan searah jarum jam, sambil disiram air sampai permukaan PCB bersih. Usahakan bekas goresan ampelas tidak begitu nampak yang menandakan pemolesan berjalan dengan “baik”.

8.Panaskan Setrika, jgn putar sampai penuh, kira-kira arah di jam 12 - 2.
9.Posisikan gambar PCB diatas papan PCB, trace PCB (tinta Toner) menghadap kepapan PCB (tembaga).
10.Diatas kertas kalender lapisi dengan kertas biasa, agar Text yg ada di kalendertidak menempel ke permukaan Setrika.Tekan Setrika agak kuat diatas kerta kalender yang sudah dilapisi dgn kertas biasa tadi sampai kira-kira 30 detik sampai gambar menempel ke papan PCB dan lakukan penggosokan secara merata ke permukaan yg lain.
11.Waktu yang diperlukan selama proses setrika +/- 3 menit, jangan sampai lebih dari 4 menit karena jika terlalu lama biasanya gambar akan melebar/pudar.
12.Setelah kertas kalender menempel ke PCB lalu dinginkan papan PCB dengan cara di-angin-anginkan, jangan sekali-kali langsung direndam ke air atau diblow dengan udara dingin / AC, gambar (toner) bisa terkelupas sewaktu masuk pada prosesselanjutnya.

13.Jika sudah benar-benar dingin, rendam papan PCB ke dalam air selama +/- 15 s/d 30 menit, tergantung dari tebal/tipisnya kertas kalender, hingga kertas nampak basah pada permukaan bagian dalam, biasanya jika menggunakan kertas kalender yang tipis… kertas akan terkelupas dengan sendirinya…. (terapung).
14.Kupas kertas kalender pelan-pelan dengan tangan sampai gambar/trace nampak, lalu sedikit-demi sedikit bersihkan sisa-sisa kertas yang masih nempel dengan bantuan Sikat Gigi bekas, terutama kertas yang nempel pada bagian lubang/pads komponen dan diantara traces sampai bersih.

15.Jika terdapat trace yang terkelupas/putus, gunakan Spidol permanent untuk membantu menyambungnya.
16.Masukkan Ferric Cloride secukupnya ke dalam “nampan plastic” yg tidak dipakai atau beli baru di serba 6-ribu, Ferric Cloride paling tidak 1 (bungkus) kemasang Rp.500,- harga di Pekanbaru, dan masukkan air panas/hangat secukupnya +/- 100ml (1/2 gelas), sampai seluruhnya lebur dengan air, jangan lupa penutup hidung (masker) dan sarung tangan plastic/karet.
17.Masukkan papan PCB kedalam larutan Ferric Cloride tadi, dan agar prosesnya lebih cepat, bantu dengan cara menggoyang-goyang nampan, awass tumpah. Sambil diamati jika papan PCB sudah seluruhnya lebur, maksudnya tembaga yang tidak tertutup oleh gambar/toner, maka angkat papan PCB dan bersihkan dengan air yang mengalir (air kran).
18.Untuk membersihkan gambar/toner, gosokan ampelas pelan-pelan sambil disiram air kran sampai benar-benar bersih.

19.Periksa kembali apakah terdapat trace yang putus.
20.Bor papan PCB dengan mata Bor ukuran 0,8mm s/d 1mm.
21.Bersihkan papan PCB, lalu mulailah menyolder.
